當前位置：首頁 > 產品 > 北京納克斯科技發展有限公司 > 產品正文

參數

符號

最小

最大

單位

供電電壓

VDD

-0.3

輸入電壓

Vin

-0.3

Vdd+0.3

操作溫度范圍

Topr

-20

℃

貯存溫度

Tstr

-30

℃

4.3寸智能彩色液晶模塊

計量單位：塊
折扣率： 0
最后更新：2013-06-28
關注度：4674
生產企業：北京納克斯科技發展有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

項目

規格

單位

注備

顯示點陣數

480

×RGB×272

Dots

橫屏顯示

LCD

尺寸

4.3

（對角線）

英寸

外形尺寸

117.5

×73.2×10.0

不包括模塊針腳

動態顯示區

95.0453.856

象素尺寸

0.1980.198

象素成份

a-Si TFT

LCD

模式

65K TFT

位色彩深度

背光

白色

LED

模塊供電

產品詳細介紹

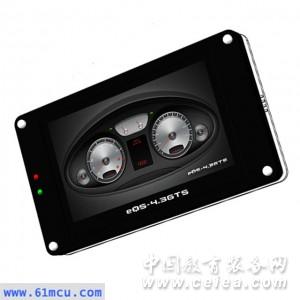

eOS-4.3GTS智能彩屏模組顯示效果展示

產品特色：

將彩屏控制中最復雜的GUI界面顯示的工作，通過PC機軟件進行。單片機只需要給彩屏送數據，至于數據如何顯示、在什么位置顯示都由PC機軟件設置。這極大的簡化了彩屏編程。只要有一些單片機應用基礎，可以在半小時內學會彩屏顯示方法；

屏幕尺寸大，分辨率高。480*272的像素，可以顯示更多內容。eOS-4.3GTS可以單屏可以顯示漢字510個，6*10的ASCII西文字符高達2160個。這就可以把競賽作品簡介、使用方法、參數特征等內容通過彩屏顯示，效果更直觀，人機界面也更友好。而且大尺寸屏幕還可以用來作為數據采集的波形顯示器、邏輯分析儀之類作品的顯示串口。

這是16bit的真彩液晶屏，可以逼真的還原圖片、文字、邊框色彩。用戶在顯示不同內容的時候，可以有多種顏色選擇，這無非可讓我們作品“增光加彩”，把超炫的功能顯示給觀眾；

屏幕自帶觸摸屏，這樣可以減少用戶作品的外設：如按鍵。我們在彩屏上不但可以設計數字按鍵，還可以設計拼音字母按鍵。不但可以輸入數字，還可以輸入英文、漢字，大大增加了輸入功能。而觸摸屏的應用，豐富了用戶和作品之間的互動。我們可以制作下來菜單、設置密碼、增加開始/停止按鈕等等。

屏幕控制異常簡單，只需要寥寥幾行代碼，就可以完成一個復雜功能顯示。以正弦波顯示為例：在屏幕顯示兩條不同顏色的正弦波形（詳細功能見本頁下部視頻演示）。我們使用STC89C51單片機來控制。下圖就是控制代碼。主函數里面的代碼只有8行，就實現了以往需要幾百行代碼顯示的功能。

用戶使用“界面開發工具軟件（eOSUITool）”在PC機上進行人機界面的設計、編輯、控件配置、響應設置等，將eOSUITOOL生成的資源文件復制到eOS-4.3GTS模組之中，便可達成所需人機交互界面的設計制作，而無需用戶單片機或其它控制器的編程控制。而且為滿足有特殊要求的用戶，eOS-4.3GTS模組還保留有大部分顯示控制指令，以便于用戶可以更自由的對模組顯示進行控制。

產品簡介：

eOS-4.3GTS是串口智能顯示模組。是由國外和國內從業經驗超過十年的工程師通力合作開發的一款產品。也是國內第一款專為電子設計競賽、機器人大賽、電子DIY愛好者而開發的簡易顯示終端。

模組顯示器為4.3英寸（對角線）彩色TFT顯示屏，480×272分辨率，16bit色彩深度；模組內部建有256M bytes的資源存儲器，可以存儲大容量圖片、字庫、數據。模組對外為串行UART（TTL電平）接口，接口簡單、操作方便，與各種MCU均可進行方便簡單的接口操作。

eOS-4.3GTS模組的最大特色是：基于TFT顯示屏及觸摸屏整合了自成體系的GUI系統，結合上位機界面開發工具軟件（eOSUITool），用戶可實現“界面設計無代碼”的目標。從上圖“eOS-4.3GTS彩屏使用步驟圖解”中，我們可以看到，無論多么復雜的顯示內容，都可通過簡單的4個步驟完成顯示設置和編程工作。這將大大簡化了彩屏的學習、使用。只要懂C語言，使用51單片機，在半個小時內就可以學會彩屏顯示方法。

這款屏的設計初衷就是，讓在校大學生、電子制作者、電子愛好者將時間放在作品創意和功能實現上，而把繁瑣的程序代碼由智能的開發工具所取代。“讓設計更簡單”，就是我們的努力方向。

規格參數：

UART串行接口（TTL電平）方式，支持9600~115200bps；

標準版模組內置256M bytes大小的資源存儲器；

模組內部自帶6×10、8×16、10×20、16×32點ASCII碼西文字庫；

支持基本繪圖指令（繪點、直線、矩形、圓形、字符串顯示、位圖顯示等）；

資源存儲器支持GBK2312二級漢字庫、BMP位圖、ASCII西文字庫等；

支持觸摸區域控件，多種屬性配置，控件消息響應可配置；

支持位圖觸摸按鈕控件，多種屬性配置，控件消息響應可配置；

支持數值控件（整數、浮點數均可），多種屬性配置，支持數值輸入；

支持字符串控件（中英文均可），多種屬性配置，支持中英文字符串輸入；

支持彈出下拉選框控件，控件消息響應可配置；

支持波形控件，允許同一ID號控件內最多四條波形線；

支持進度條控件；

支持位圖動畫控件。

極限電器特性：

電氣特性：

參數

符號

條件

最小

典型

最大

單位

工作電壓

Vdd

－

4.7

5.6

輸入電壓

High Level

Vih

－

0.8Vdd

Vss

Low Level

Vil

Vdd

0.2Vdd

模塊工作電流：(5V供電，工作溫度為25攝氏度)

參數

符號

條件

最小

典型

最大

單位

工作電流

動態顯示，背光

=300

230

240

260

產品圖片：

下圖為eOS-4.3GTS模組的結構尺寸示意圖（圖中標注尺寸以mm為單位）。

eOS-4.3GTS模組主要分為三層，從上往下依次為：黑色亞克力面板（厚度3mm）、彩屏模組主板、透明亞克力面板（厚度2.5mm）。液晶屏通過鐵框固定后嵌入亞克力面板上。整個結構結實、美觀、耐用。模組正面左側有兩個指示燈：紅燈為觸摸有效信號指示燈，綠色為觸摸無效信號指示燈。

為了更好地讓用戶了解eOS-4.3GTS的結構，這里按照組裝順序，給大家展示一些高清大圖。

（備注：以下幾張圖片，都是基于工程師手工焊接樣板拍攝的。銷售的產品均為專業焊接組裝廠生產、公司測試包裝的產品。外觀比圖片中的效果更好）

eOS-4.3GTS模組主板為黑色1.6mm厚雙層PCB板，A級軍工類材質。

模組背后可看到用戶接口J1以及USB接口（MiniB型USB插座），還有一個用于選擇USB下載模式的跳線座JP2。J1接口的各引腳定義如下：

eOS-4.3GTS模組可以通過USB口將eOSUITool工具制作生成的資源文件（.eor）下載到其中。

eOS-4.3GTS背板后有“資源下載選擇端子”JP2，其短接時可使模組在上電后進入USB模式（也即資源下載模式）。該模式下，使用USB線將模組與PC機連接，會在PC機端識別出一個U盤，將資源文件拷貝到其中即可（U盤里面一次存放一個.eor文件，文件名稱不支持中文）。

模組正常工作時，需將JP2斷開（也即跳線帽不接入JP2）。備注：切換模式后，模組需要重新上電。

產品視頻：

產品清單：

1、eOS-4.3GTS 智能彩屏模組                1塊；
2、資料光盤                                          1張；
3、4PIN-1*4PIN數據線                         1條；
4、MiniUSB下載線                                1條。

應用領域：

1、全國大學生電子設計競賽
2、機器人創新大賽
3、Arudino創意作品設計
4、電子DIY競賽。
