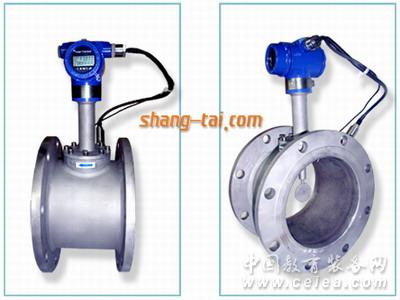

產品詳細介紹 上太儀表STF系列焦爐煤氣流量計主要運用在焦爐煤氣，高爐煤氣，發生爐煤氣，混合煤氣等煤氣介質的計量上，此類介質具有含雜質、粉塵、結污、壓力低、流速低等特點。STF系列煤氣流量計采用新型電容力感應式傳感器，耐臟污、靈敏度高，安裝簡單免維護，計量準確，解決傳統差壓式取壓孔易堵塞的缺點，可完全替代差壓式流量計。壓損小，適用大型管道、異型管道、低壓、負壓管道，插入式結構，安裝簡單。
焦爐煤氣，又稱焦爐氣，粗煤氣或荒煤氣。是指用幾種煙煤配制成煉焦用煤，在煉焦爐中經過高溫干餾后，在產出焦炭和焦油產品的同時所產生的一種可燃性氣體，是煉焦工業的副產品。其主要成分為氫氣（55%~60%）和甲烷（23%~27%），另外還含有少量的一氧化碳（5%~8%）、C2以上不飽和烴（2%~4%）、二氧化碳（1.5%~3%)、氧氣(0.3%~0.8%))、氮氣(3%~7%)。其中氫氣、甲烷、一氧化碳、C2以上不飽和烴為可燃組分，二氧化碳、氮氣、氧氣為不可燃組分。
【流量計產品參數】
產品名稱 焦爐煤氣流量計，高爐煤氣流量計，發生爐煤氣流量計
適用介質 焦爐煤氣，高爐煤氣，發生爐煤氣的流量計量
管徑(DN) DN15～DN3000mm至更大
公稱壓力 0.6～4MPa (指連接法蘭公稱壓力，非介質的工作壓力)
工況溫度 -20～+200℃(需更高溫度請與工廠聯系)
測量精度 ±0.2～±1.5%FS
量程范圍 1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
殼體材質 碳鋼；不銹鋼；
供電方式 內置3.6VDC鋰電池(可用兩年)；外供24VDC；
輸出信號 4～20mA二線制；脈沖0～1000HZ；RS485
防護等級 IP65；IP67
防爆標志 本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示 累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式 管道法蘭式(DN15-300mm)；插入式(DN100- N6000mm至更大)。
安裝要求 可水平、垂直安裝；前后直管道應滿足前10D后5D(D公稱通徑)
特殊連接 螺紋式；對夾式；在線拆裝式；(需特殊連接定貨時請說明)
【焦爐煤氣流量計特點】
·整臺儀表在設計中無可動部件，安裝簡便免維護
·采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
·壓力損失小，僅為標準孔板的1/2△P左右
·耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強，可替代差壓式流量計
·可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)
·整機可做成全密封無死角(焊接形式)，無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·可根據實際需要更換阻流件(靶片)而改變流量范圍
·低功耗##圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
【煤氣流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
◆焦爐煤氣流量計因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
◆插入式煤氣流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
◆測量管外壁上箭頭所指方向為被測介質流向；
◆煤氣流量計殼體必須可靠接地，若無接地條件應向廠方說明；
【煤氣流量計產品原理】
STF系列焦爐煤氣流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。
當介質在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力(kg)
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度(kg/m3)
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
STF系列焦爐煤氣流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。
